20140421 - Contrrl And Display Instruction과 LCD에 a입력하기

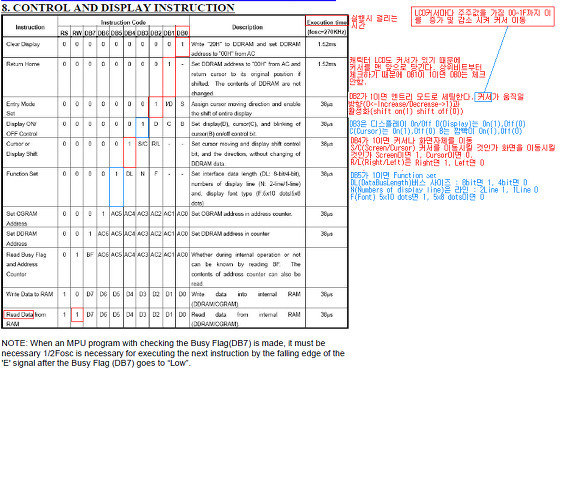

Contrrl And Display Instruction

데이터 시트 설명

상위비트부터 체크한다.

DB0가 1이면 LCD화면을 클리어 한다.

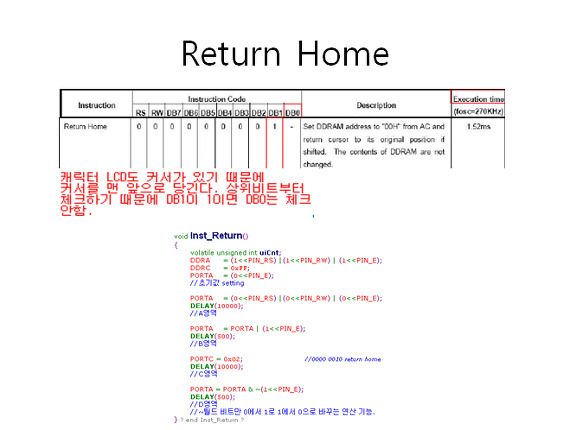

캐릭터LCD의 커서를 맨 앞으로 당긴다.

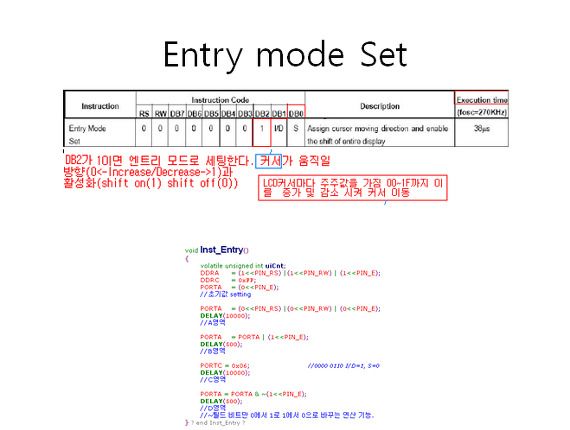

엔트리 모드로 세팅한다. LCD커서마다 주소값을 가지는데 00~1F까지 있는데

증가 및 감소 시켜 커서 이동을 한다.

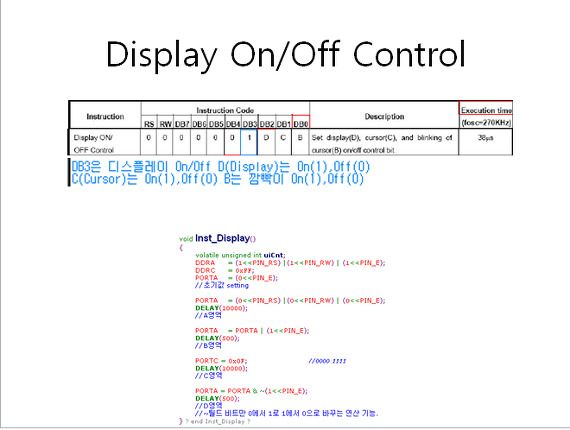

디스플레이 ON/OFF 제어 명령이다.

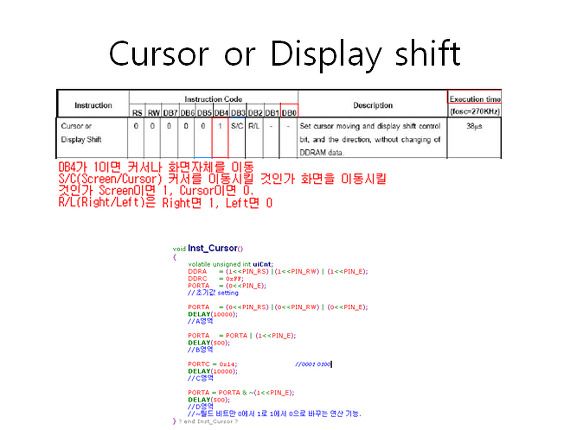

커서나 화면자체를 이동시킨다.

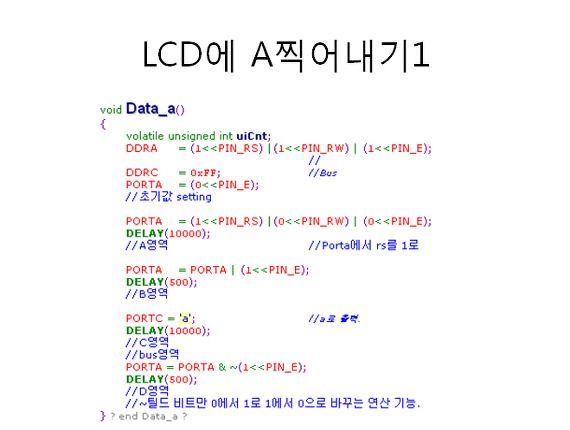

a를 찍어내는 함수작성.

a를 찍어주는 Data_a함수를 선언 및 정의 해준다.

DDRA는 RS, RW, E를 정의 해준다.

DDRC는 DataBus 입력 또는 출력으로 쓰임.

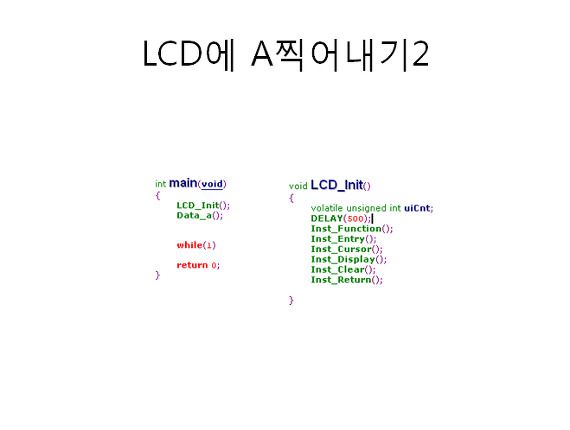

메인함수에 선언해준다.

main.c

Makefile

smart.h

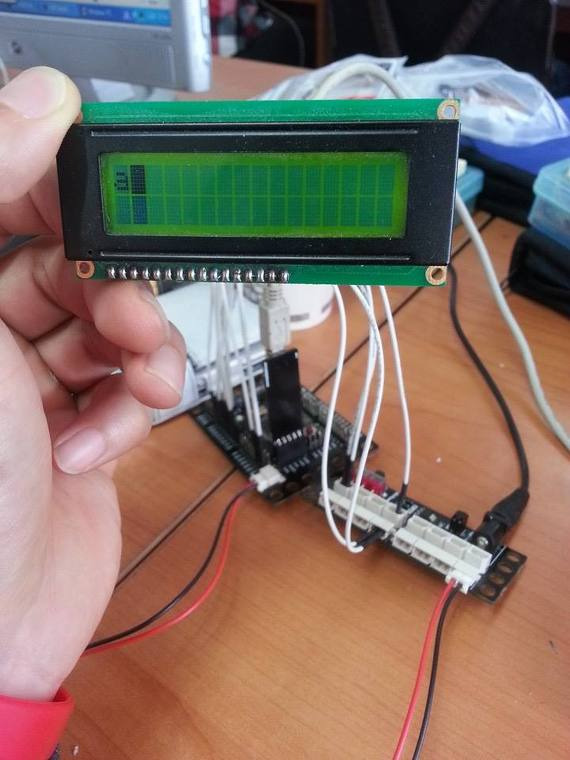

AVR Studio를 이용하여 LCD를 실행한 모습.
